首頁 > 產品與服務 > 產品中心 >GGD型交流低壓配電柜

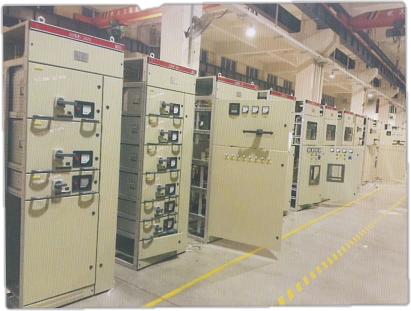

???GGD型交流低壓配電柜
產品概述〉〉GGD型交流低壓配電柜 (以下簡稱裝置 )適用于發電廠、變電站、廠礦企業等電力用戶的交流50Hz,額定工作電壓380V,做為動力、照明及配電設備的電能轉換、分配與控制之用。
該裝置是本著安全、經濟、合理、可靠的原則而設計的新型低壓配電柜。產品具有分斷能力高、 動熱穩定性好,電氣方案靈活、組含方便,系列性、適用性強,結構新穎、防護等級高等特點。
本裝置符含IEC439《低壓成套開關設備和控制設備》 ,GB7251《低壓成套開關設備》等標準。
產品特點〉〉
l 1、GGD型交流低壓配電柜地柜體采用通用柜地形式,構架用8MF冷彎型鋼局焊接組裝而成,構架零件及專用配套零件由型鋼定點生產廠配套供貨 `以保證柜體地精度和質量。通用柜的零部件按模塊原理設計,并由20模的安裝孔,通用系數高,可以使工廠實現預生產。既縮短了生產制造周期,也提高了工作效率。
l 2、GGD柜設計時充分考慮到柜體運行時的散熱問題。在柜體上下兩端均有不同數量的散熱槽孔,當柜內電器元件發熱后,熱量上升,通過上端槽孔排出,而冷風不斷地由下端槽孔補充進柜,使密封地柜體自下而上從形成一個自然通風道,達到散熱地目的。
l 3、照現代工業產品造型設計地要求,采用黃金分割比地方法設計柜體外形和各部分的分割尺寸,使整體美觀大方、面目一新。
l 4、門用轉軸式活動鉸鏈與構架相連,安裝拆卸方便。門的折邊處有一根山形橡塑條,關門時門與構架
l 之間的嵌條有一定的壓縮行程,能防止門與柜體直接碰撞,也提高了門的防護等級。
l 5、裝有電器元件的儀表門哦那個多股軟銅線與構架相連。柜內的安裝件與構架間用滾花螺釘連接,整柜構成完整的接地保護電路。
l 6、柜體面漆選用聚酯桔形烘漆。附著力強,質感好。整柜呈亞光色調,避免了炫目效應,給值班人員創造了較舒適的視覺環境。
l 7、柜體的頂蓋在需要時可拆除,便于現場主母線的裝配和調整,柜頂?shù)乃慕茄b有吊環,用于起吊和裝運。
l 8、柜體護等級為IP30,用戶也可根據使用環境的要求在IP20~IP40之間選擇。
技術方案〉〉
1、 主電路方案
l GGD柜的主電路設計了129個方案,共298個規格 (不包括輔助電路功能變化及控制電壓的變化而派生出的方案和規格 )
l GGD 1:49個方案,123個規格
l GGD 2:53個方案,107個規格
l GGD 3:27個方案,68個規格
l 主電路方案是征求了廣大設計、使用部門的意見選編的,增加了發電廠需要的方案。額定電流增加到3150A,適合2000KV以下的配電變壓器選用。 此外,為適應無功補償?shù)男枰O計GGJ1、GGJ2電容補償柜,其主電路方案4個,共12個規格。
2、 輔助電路方案
l 輔助電路的設計分供用電方案和發電廠方案兩部分。GGD柜內有足夠的空間安裝二次元件,同時NLS還開發研制了專用的LMz3D型電流互感器以滿足發電廠和特殊用戶附設繼電保護時的需要。
3、 主母線
l 考慮到價格比和以鋁代銅的可行性,額定電流在1500A及以下的時采用單鋁排母線,額定電流大于1500A時采用雙銅排母線,生產廠按此規定制造樣機并通過型式試驗。生產廠也可根據用戶要求將鋁母線換成同等載流量的銅母線。
l 母線的搭接面均采用搪錫工藝處理。
4、 電器元件選擇
l A、 GGD柜主要采用國內已能批量生產的較先進的電器元件,如MB、 DZ20、 DW15等,同時也根據經濟、含理的原則,在充分考慮可行性的前提下保留了部分可用的老產品如Dz10等,不選用已淘汰的電器元件。
l B、 HD13BX和Hs13BX型旋轉操作式刀開關是NLS為滿足GGD柜獨特結構的需要而設計的專用元件,它改變了機構的操仵方式,保留了老產晶的優點,是一種實用新型的電器元件。
l C、 如設計部門根據用戶需要,選用性能更優良、技術更先進的新型電器元件時,因 GGD具有良好的安裝靈活性,一般不會因更新電器元件造成制造和安裝方面的困難。
l D、 為迸一步提高主電路的動穩定能力,N Ls設計了GGD柜專用的zMJ型組含式母線夾和絕緣支撐件。母線夾由高強度、高阻燃型PPo合金材料熱塑成型,絕緣強度高、自熄性能好和結構獨特,只需調整積木式間塊即可方便地組含成單母線夾或雙母線夾,絕緣支撐是套筒式模壓結構,成本低、強度高,解決了老產品爬電距離不夠的缺陷。
使用條件〉〉
l 1、氣溫度不高于+40°C,不低于5°C。 24h內的平均溫度不得高于+35°C
l 2、室內安裝使用,使用地點的海拔高度不得超過2000m
l 3、周圍空氣相對濕度在最高溫度為+40°C時不超過50%,在較低溫度時允許有較大的相對濕度(例如+20℃時為90%)應考慮到由于溫度的變化可能會偶然產生凝霧的影響。
l 4、設備安裝時與垂直面的傾斜度不超過5度
l 5、設備應安裝在無劇烈震動和沖擊的地方,以及不足以用電器元件受到腐蝕的場所。
l 6、用戶有特殊要求時可與制造商協商解決。
型號說明〉〉
l 1、GGD型交流低壓配電柜地柜體采用通用柜地形式,構架用8MF冷彎型鋼局焊接組裝而成,構架零件及專用配套零件由型鋼定點生產廠配套供貨 `以保證柜體地精度和質量。通用柜的零部件按模塊原理設計,并由20模的安裝孔,通用系數高,可以使工廠實現預生產。既縮短了生產制造周期,也提高了工作效率。
l 2、GGD柜設計時充分考慮到柜體運行時的散熱問題。在柜體上下兩端均有不同數量的散熱槽孔,當柜內電器元件發熱后,熱量上升,通過上端槽孔排出,而冷風不斷地由下端槽孔補充進柜,使密封地柜體自下而上從形成一個自然通風道,達到散熱地目的。
l 3、照現代工業產品造型設計地要求,采用黃金分割比地方法設計柜體外形和各部分的分割尺寸,使整體美觀大方、面目一新。
l 4、門用轉軸式活動鉸鏈與構架相連,安裝拆卸方便。門的折邊處有一根山形橡塑條,關門時門與構架
l 之間的嵌條有一定的壓縮行程,能防止門與柜體直接碰撞,也提高了門的防護等級。
l 5、裝有電器元件的儀表門哦那個多股軟銅線與構架相連。柜內的安裝件與構架間用滾花螺釘連接,整柜構成完整的接地保護電路。
l 6、柜體面漆選用聚酯桔形烘漆。附著力強,質感好。整柜呈亞光色調,避免了炫目效應,給值班人員創造了較舒適的視覺環境。
l 7、柜體的頂蓋在需要時可拆除,便于現場主母線的裝配和調整,柜頂?shù)乃慕茄b有吊環,用于起吊和裝運。
l 8、柜體護等級為IP30,用戶也可根據使用環境的要求在IP20~IP40之間選擇。
技術方案〉〉
1、 主電路方案
l GGD柜的主電路設計了129個方案,共298個規格 (不包括輔助電路功能變化及控制電壓的變化而派生出的方案和規格 )
l GGD 1:49個方案,123個規格
l GGD 2:53個方案,107個規格
l GGD 3:27個方案,68個規格
l 主電路方案是征求了廣大設計、使用部門的意見選編的,增加了發電廠需要的方案。額定電流增加到3150A,適合2000KV以下的配電變壓器選用。 此外,為適應無功補償?shù)男枰O計GGJ1、GGJ2電容補償柜,其主電路方案4個,共12個規格。
2、 輔助電路方案
l 輔助電路的設計分供用電方案和發電廠方案兩部分。GGD柜內有足夠的空間安裝二次元件,同時NLS還開發研制了專用的LMz3D型電流互感器以滿足發電廠和特殊用戶附設繼電保護時的需要。
3、 主母線
l 考慮到價格比和以鋁代銅的可行性,額定電流在1500A及以下的時采用單鋁排母線,額定電流大于1500A時采用雙銅排母線,生產廠按此規定制造樣機并通過型式試驗。生產廠也可根據用戶要求將鋁母線換成同等載流量的銅母線。
l 母線的搭接面均采用搪錫工藝處理。
4、 電器元件選擇
l A、 GGD柜主要采用國內已能批量生產的較先進的電器元件,如MB、 DZ20、 DW15等,同時也根據經濟、含理的原則,在充分考慮可行性的前提下保留了部分可用的老產品如Dz10等,不選用已淘汰的電器元件。
l B、 HD13BX和Hs13BX型旋轉操作式刀開關是NLS為滿足GGD柜獨特結構的需要而設計的專用元件,它改變了機構的操仵方式,保留了老產晶的優點,是一種實用新型的電器元件。
l C、 如設計部門根據用戶需要,選用性能更優良、技術更先進的新型電器元件時,因 GGD具有良好的安裝靈活性,一般不會因更新電器元件造成制造和安裝方面的困難。
l D、 為迸一步提高主電路的動穩定能力,N Ls設計了GGD柜專用的zMJ型組含式母線夾和絕緣支撐件。母線夾由高強度、高阻燃型PPo合金材料熱塑成型,絕緣強度高、自熄性能好和結構獨特,只需調整積木式間塊即可方便地組含成單母線夾或雙母線夾,絕緣支撐是套筒式模壓結構,成本低、強度高,解決了老產品爬電距離不夠的缺陷。
使用條件〉〉
l 1、氣溫度不高于+40°C,不低于5°C。 24h內的平均溫度不得高于+35°C
l 2、室內安裝使用,使用地點的海拔高度不得超過2000m
l 3、周圍空氣相對濕度在最高溫度為+40°C時不超過50%,在較低溫度時允許有較大的相對濕度(例如+20℃時為90%)應考慮到由于溫度的變化可能會偶然產生凝霧的影響。
l 4、設備安裝時與垂直面的傾斜度不超過5度
l 5、設備應安裝在無劇烈震動和沖擊的地方,以及不足以用電器元件受到腐蝕的場所。
l 6、用戶有特殊要求時可與制造商協商解決。

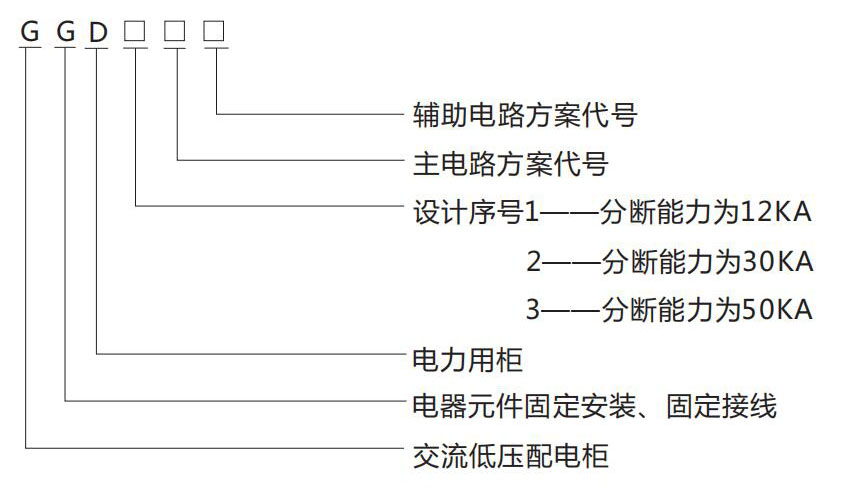

型號說明〉〉
